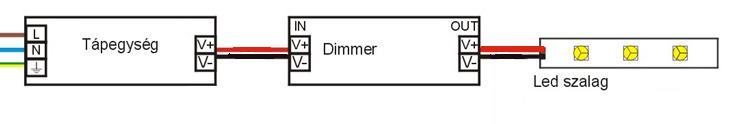

Egyszínű LED szalag összekötés LED dimmerrel

1. Először mindig a LED szalagot csatlakoztassuk a fényerőszabályzóhoz, hogy ne feszültség alatt dolgozzunk. A LED szalag pozitív jelölésű vezetékét a piros csatlakozóba, a negatív jelölésű vezetéket a fekete csatlakozóba.
2. A következő lépés opcionális. Ha ipari tápegységről működtetjük a LED fényerőszabályzót, akkor csak két vezetékkel össze kell kötni a tápegység pozitív és negatív kimeneteit a fényerőszabályzó megegyező polaritású bemeneteivel. Azonban ha dugasz tápegységre csatlakoztatjuk a fényerőszabályzót, akkor szükség lehet egy DC -> sorkapocs átalakítóra ( 1311/3528 átalakító kábel). Ebbe az átalakítóba kell két igény szerinti hosszúságú vezetékkel csatlakoztatni a LED fényerőszabályzót.
3. Ha mind a négy gyors-csatlakozó bekötésre került, még egyszer győződjünk meg, hogy minden vezeték a megfelelő helyen van-e, illetve, hogy nem áll-e fent rövidzárlat veszélye.
4. Ezután csatlakoztathatjuk a 12 Voltos egyenáramú tápegységet a LED fényerőszabályzóhoz.

a harmadik gombbal pedig a ki-, és bekapcsolást lehet elvégezni.
